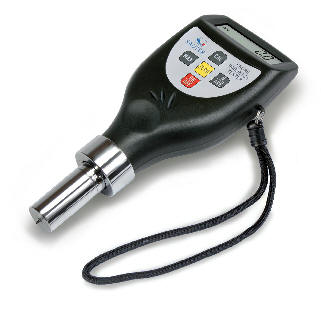

Digitales Shore Härteprüfgerät

Digitales Shore Härteprüfgerät

Bei der Shore Härte wird die Eindringtiefe eines Stiftes in das Material gemessen. Diese Eindringtiefe ist ein Maß für die Shore Härte. In Abhängigkeit der zu prüfenden Werkstoffe werden unterschiedliche Geometrien der Eindringkörper vorgeschrieben. Um den Einfluss der Umgebungstemperatur möglichst gering zu halten, sollten die Prüfungen bei Raumtemperatur (23°C +/- 2K).

Die maximale Eindringtief beträgt bei Shore A und bei Shore D (2,5 + 0,04)mm. Die 2,5mm entsprechen 100 Shore-Skalentiefeen.
Die Kraft hat einen linearn Verlauf im Bereich 0mm - 2,5mm: Shore A: 0,55N bis 8,1N und Shore D: 0N bis 44,5N Bei der Härtprüfung an Kunststoffen und Gummi können geringe Abweichungen der Prüfbedingungen von den Nennbedinungen die Genauigkeit wesentlich beieinflussen. z.B.

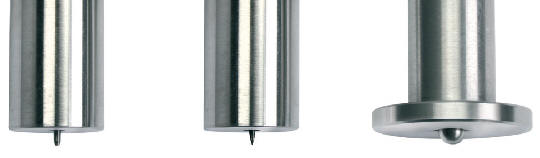

Shore A, Shore D, Shore C:

Shore A, Shore D, Shore C

Typische Anwendung: der Messung von Eindringungstiefe (Shore)
Shore A: Gummi, Elastomere, Neopren, Silikon, Vinyl, weiche Kunst-stoffe, Filz, Leder und ähnliche Materialien
Shore C/0: Schaumstoff, Schwämme
Shore D: Kunststoffe, Kunstharz, Resopal, Epoxid, Plexiglass, etc.
Distanzplatte zur Kalibrierung inklusive

Technische Highlights:

  • Shore Härte: A, C, D
  • Messunsicherheit: 1% des Messwertes
  • Mini Statistik Paket
  • Stromversorgung 4 x 1.5V AAA Batterie
  • Größe: L 162 x B 65 x H 38 mm
  • Gewicht: 173 g
  • RS 232C Schnittstelle inkl.
  • Option: PC Software und Kabel: ATC-01

Messarten:

  • Max Modus: Erfasst den Spitzenwert
  • Punkt Modus: Zeigt den stabilen Messwert
  • Durchschnitts Modus:

Berechnet den Mittelwert aus bis zu neun Einzelwerten Energie Management
Auto-Power-Off Funktion
Low-Battery Anzeige

Das Messgerät entspricht den Standards: DIN 53505; ASTM D2240; ISO 7619; JIS K7215

Bestell Nr. Härte Art Prüfobjekt Max Auflösung
FSa HDA100-1 Shore A Gummi, Elastomere, Neopren, Silikon, Vinyl, weiche Kunst-stoffe, Filz, Leder und ähnliche Materialien 100HA 0.1HA
FSa HDC100-1 Shore C/0 Schaumstoff, Schwämme 100HC 0.1HC
Bestell Nr. Härte Art Beschreibung Bild
FSa ATC-01 für Shore HD PC Software-Kabel

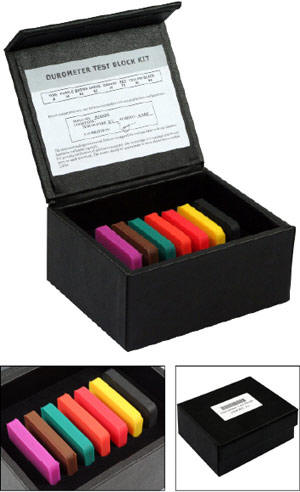

FSa AHBA-01 für Shore A Shore Vergleichsplatten, 7 Kalibrierungsplatten, bis zu ± 2 HA Toleranz Größe: 5 x 5 cm Digitales Shore Härteprüfgerät

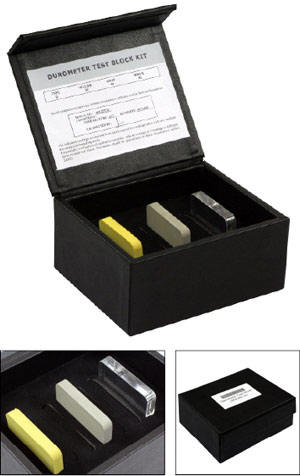

FSa AHBD-01 für Shore D Shore Vergleichsplatten, 3 Kalibrierungsplatten, bis zu ± 2 HD Toleranz Größe 5 x 5 cm Digitales Shore Härteprüfgerät

- Prüftemperatur (23 +/- 2)°C. Es können auch Messungen bei anderen Prüftemperaturen durchgeführt werden. Diese sollten dann aber im Prüfbericht angegeben werden.
- Einwirkdauer des Eindringkörpers. Die eingestellte Haltezeit beinflusst das Ergebnis. Empfohlen ist 3s.
- Luftfeuchtigkeit beinflusst die Eigenschaften vieler Elastomere,
Es ist immer sinnvoll, den Mittelwert aus z.B. 5 Einzelmessungen zu verwenden.
Die Angaben über die Mindestprobenabmessungen entnehmen Sie bitte den Normen und Richtlinien. Ein Durchmesser von 30mm und eine Probendicken von 6mm reichen in d.R aus.
Bei dünnerem Material können auch bis zu 3 Schichten übereinander gelegt werden.. Dabei darf aber keine Schicht dünner als 2mm sein. Liegt die Härte im oberen Bereich reichen auch 4mm Dicke und kleinere Durchmesser aus. Der Abstand der Messestelle von Probenrand soll 12mm betragen, der Abstand der Eindrücke untereinander soll größer als 5mm sein.
