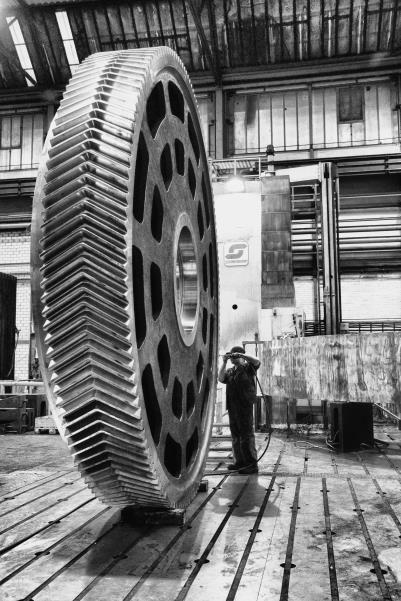

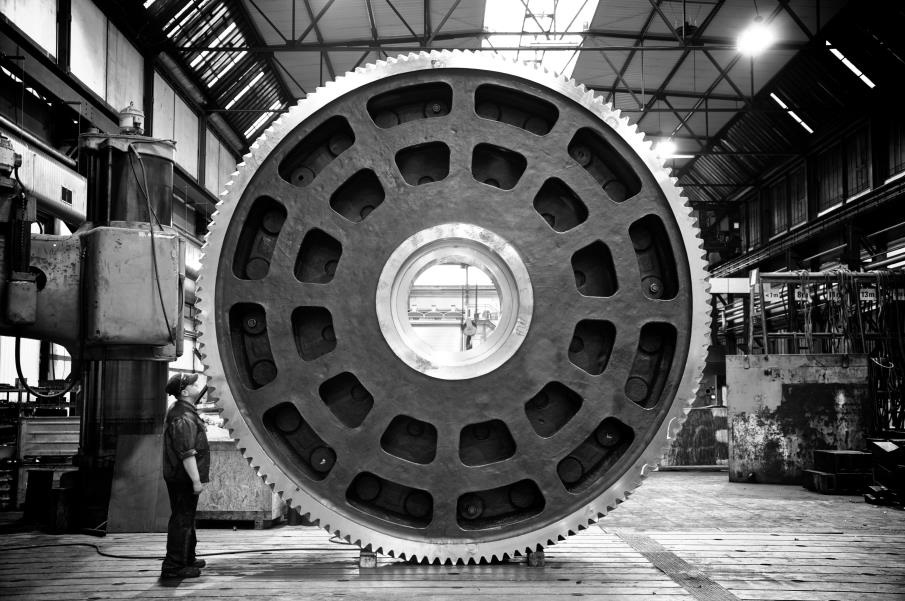

VERZAHNEN (cutting)
| Maschine |
Gewicht bis (kg) |
Module Wälzfräser |
Module Fingerfräser |
Verzahnungs-höhe (mm) |
Maximaler Durchmesser (mm) |
|---|
| SCHIESS RF 30/60/80 |
100 000 |
5-39 |
8-80 |
800 |
8000 |
| SCHIESS RFC 30/60/120 |
60 000 |
8-60 |
- |
1 400 |
14 000 |

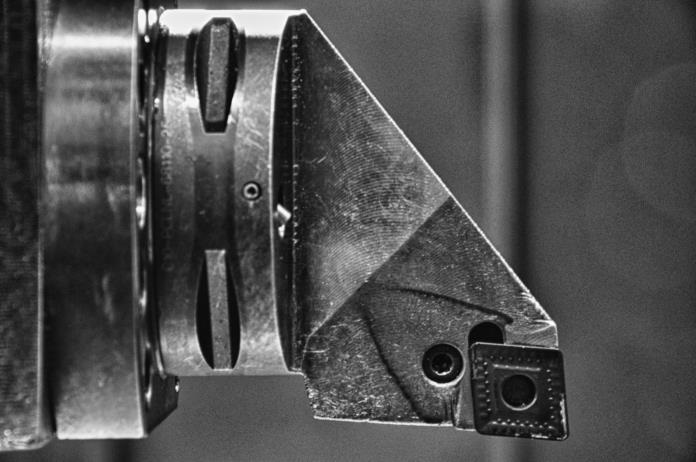

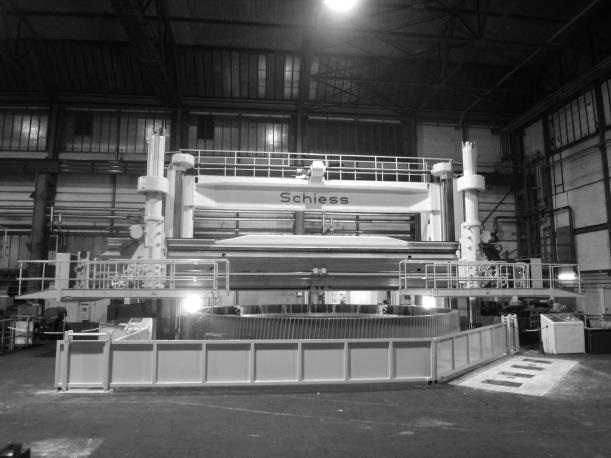

KARUSSELDREHEN (vertical lathing)
| Maschine |
Maximaler Durchmesser (mm) |
Gewicht bis (kg) |
Maximale Höhe (mm) |
|---|
| SCHIESS 5K-600/650 |
6 700 |
80 000 |
3 500 |
| SCHIESS 16K 1000 |
10 300 |
120 000 |
4 500 |

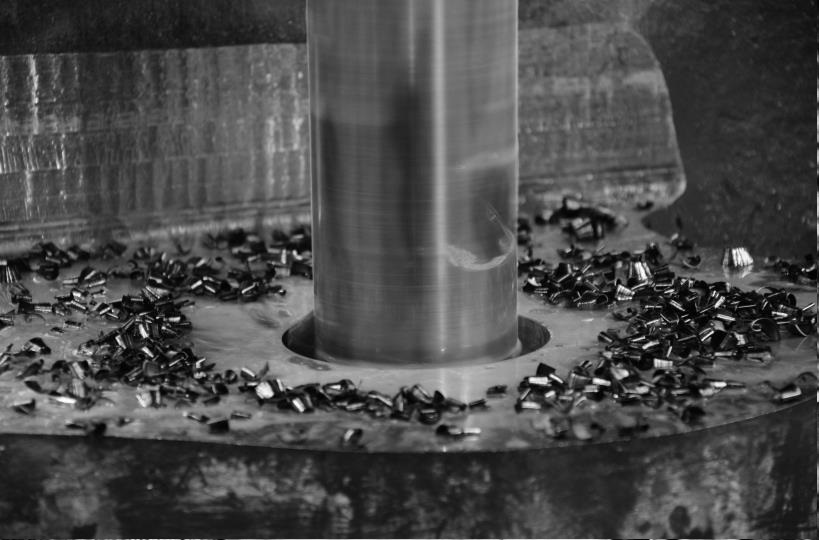

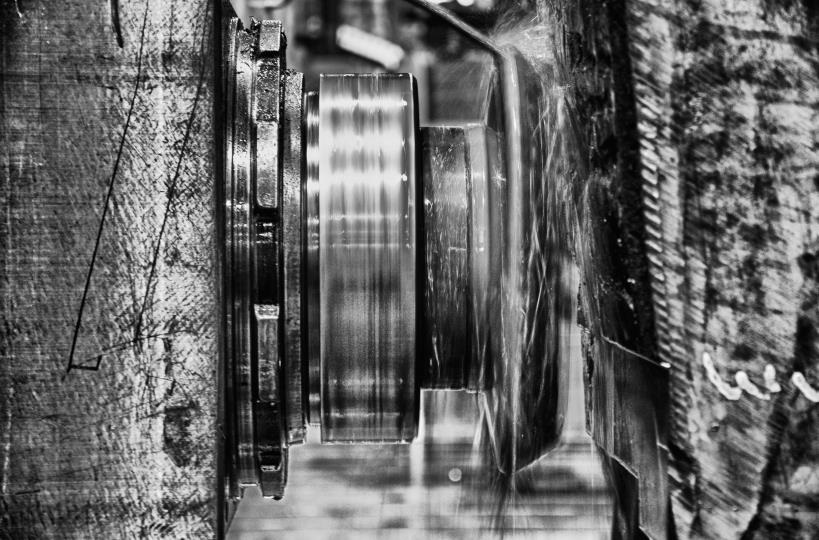

PORTALFRÄSEN & BOHRWERKBEARBEITUNG (horizontal boring and milling)
Bohrwerk
| Maschine |
Gewicht bis (kg) |
Maximale Fräshöhe(mm) |
Maximale Fräselänge (mm) |
Maximale Fräsbreite (mm) |
|---|
| SCHARMANN Heavycut 3.2 |
160 000 |
4 000 |
16 000 |
2 000 |
Portalfräsmaschine
| Maschine |
Gewicht bis (kg) |
Maximale Fräshöhe(mm) |
Maximale Fräselänge (mm) |
Maximale Fräsbreite (mm) |
|---|
WALDRICH SIEGEN PF-S-150
| 200 000 |
4 000 |
14 000 |
4 500 |

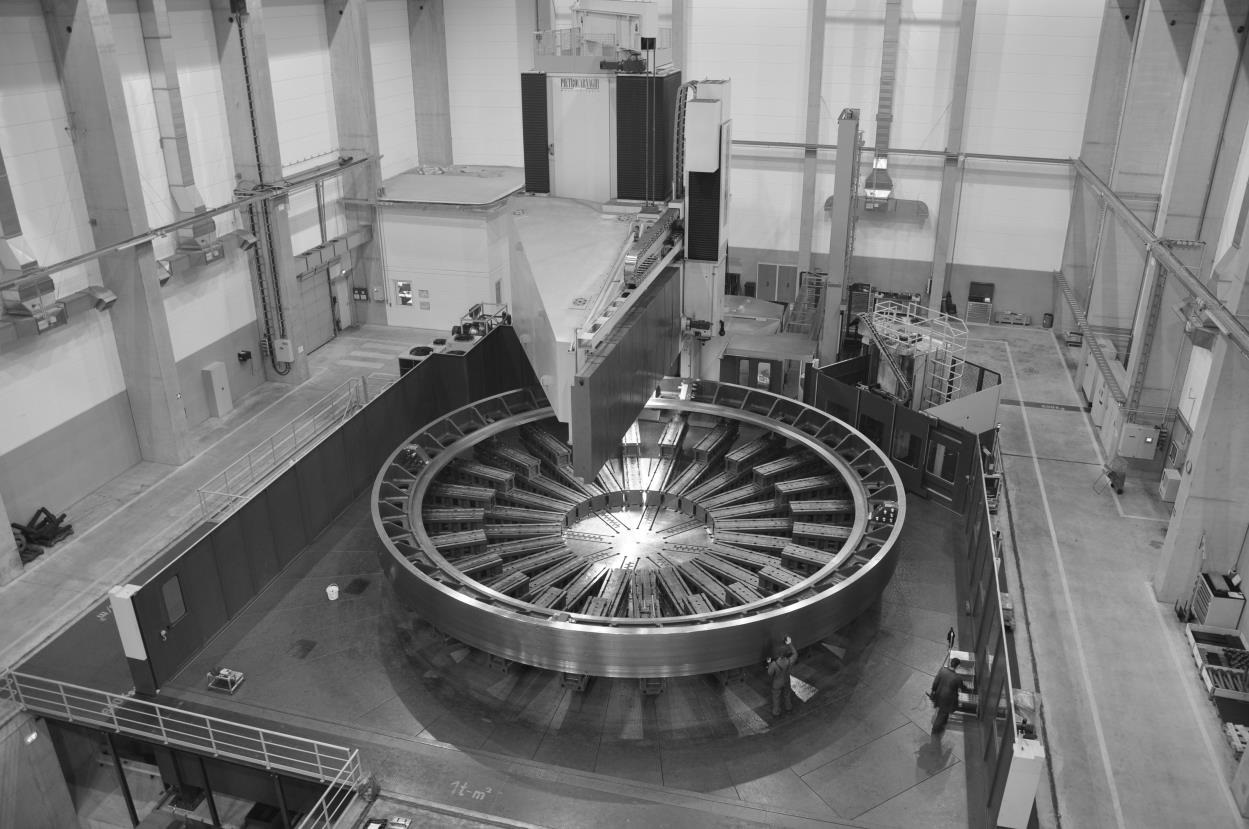

VBCM 16 (vertical bore and cutting machine)
Verzahnen
| Maschine |
Gewicht bis (kg) |
Maximaler Modul |
Verzahnungs-höhe (mm) |
Maximaler Durchmesser (mm) |
|---|
| VBCM 16 |
350 000 |
50 |
1 500 |
16 000 |
Drehen
| Maschine |
Maximaler Durchmesser (mm) |
Gewicht bis (kg) |
Maximale Höhe (mm) |
|---|
| VBCM 16 |
16 000 |
450 000 |
6 000 |
Hinweis: Auch MT-/PT- und UT-Prüfungen werden durchgeführt
