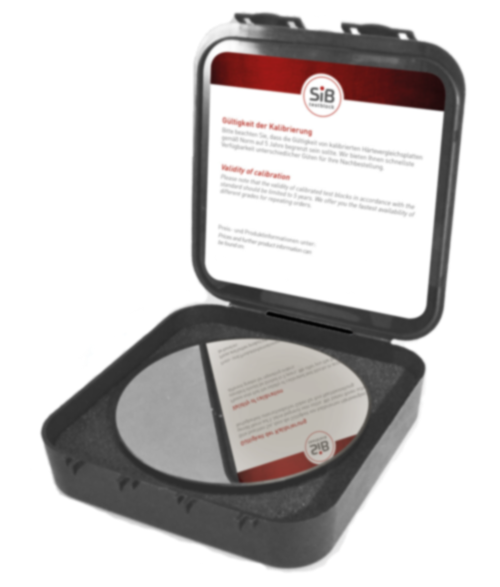

Härtevergleichsplatten

Härtevergleichsplatten

Wir führen hochwertige Härtevergleichsplatten zu fairen Preisen zur Härteprüfung nach Rockwell, Vickers und Brinell. Außerdem bieten wir Hartmetallplatten und Alu-Prüfplatten. Überzeugen Sie sich selbst von unseren Produkten und nehmen Sie jetzt Kontakt auf.

Jetzt Kontakt aufnehmen

Was sind Härtevergleichsplatten?

Härtevergleichsplatten werden zur jährlichen indirekten Kalibrierung und zur periodischen täglichen Überprüfung von Härteprüfgeräten eingesetzt. Nur mit hochwertigen Platten, die eine minimale Spannweite der Härte aufweisen und wiederum mit einer kleinen Messunsicherheit kalibriert werden, kann die Funktionssicherheit von Härteprüfgeräten und deren Rückführbarkeit auf das Härtenormal sichergestellt werden.

Unsere vom Hersteller unabhängigen Kalibrierungen durch das nach DIN EN ISO 17025 DAkkS-akkreditierte Laboratorium sorgen für eine höchste Qualitätssicherung des SiB testblock. Durch die Synergie aus dem Einsatz von optimiertem, homogenem Stahl aus deutscher Erzeugung, der jahrzehntelangen Erfahrung in der Wärmebehandlung von Härtevergleichsplatten und definierter CNC-Bearbeitung erhalten Sie ein erstklassiges Produkt „Made in Germany“.

Härtevergleichplatten kaufen
Vertriebspartner
Härtevergleichsplatten kaufen
Härtevergleichsplatten kaufen
  • Einsatz von optimiertem, homogenem Stahl aus deutscher Erzeugung: "Made in Germany"
  • Herstellung mit jahrzehntelanger Erfahrung in der Wärmebehandlung von Härtevergleichsplatten
  • Unabhängige DAkkS-Kalibrierung nach DIN EN ISO/ASTM
  • Kennzeichnung der Referenzeindrücke
  • Visuelle Darstellung der Prüfeindrücke nach Vickers
  • Kostenfreie Software zur Dokumentation der periodischen Prüfung
  • Rasterlinien (optional)
  • Mehrfachkalibrierung (optional)
  • Kompetente Beratung
  • Schnellste Verfügbarkeit

Rockwell

Härteprüfung nach Rockwell

Norm: DIN EN ISO 6508-3
Norm: ASTM E 18
Optional: Mehrfachkalibrierung, Rasterlinien
Abmessung Verfahren Härtewert
60x60x16 mm
Prüffläche mattiert		 HRC 20, 25, 30, 35, 40, 45, 50, 55, 60, 62/63
HRB 98
HRA 60, 63, 65, 68, 70, 73, 76, 79, 81, 83
HR45N 18, 25, 30, 36, 42, 48, 54, 60, 66, 69
HR30N 40, 44, 49, 55, 60, 63, 67, 72, 76, 79
HR15N 68, 71, 74, 77, 80, 82, 85, 87, 90, 91
HR30T 80, 82
HR15T 91, 92, 93
100x100x16 mm
Prüffläche mattiert		 HRC 20, 25, 30, 35, 40, 45, 50, 55, 60, 62/63
HRB 98
HRA 60, 63, 65, 68, 70, 73, 76, 79, 81, 83
HR45N 18, 25, 30, 36, 42, 48, 54, 60, 66, 69
HR30N 40, 44, 49, 55, 60, 63, 67, 72, 76, 79
HR15N 68, 71, 74, 77, 80, 82, 85, 87, 90, 91
HR30T 80, 82
HR15T 91, 92, 93
∅65x10 mm
Prüffläche poliert		 HRC 31, 42, 53, 57, 60, 64
HRA 66, 71, 77, 80, 82, 83
HR45N 32, 45, 58, 62, 66, 70
HR30N 51, 61, 71, 74, 77, 80
HR15N 75, 81, 86, 88, 90, 91
∅115x12 mm
Prüffläche poliert		 HRC 20, 25, 30, 35, 40, 45, 50, 55, 60, 62/63
HRB 98
HRA 60, 63, 65, 68, 70, 73, 76, 79, 81, 83
HR45N 18, 25, 30, 36, 42, 48, 54, 60, 66, 69
HR30N 40, 44, 49, 55, 60, 63, 67, 72, 76, 79
HR15N 68, 71, 74, 77, 80, 82, 85, 87, 90, 91
HR30T 80, 82
HR15T 91, 92, 93

Hinweis: Bitte beachten Sie, dass nach ASTM E 18 - Table A4.1 die zulässige maximale Oberfläche der Härtevergleichsplatte auf 2.600mm² begrenzt ist. Da die resultierende Fläche unserer Härtevergleichsplatten teilweise größer ist als die Vorgaben der ASTM E 18, erfolgt eine Flächenbegrenzung auf 2.600mm².



Brinell

Härteprüfung nach Brinell

Norm: DIN EN ISO 6506-3
Norm: ASTM E 10
Optional: Mehrfachkalibrierung, Rasterlinien
Abmessung Verfahren Härtewert
60x60x16 mm
Prüffläche mattiert		 HBW 2,5/187,5 200, 250, 300, 350, 400, 450, 500, 600
HBW 2,5/62,5 200, 250
100x100x16 mm
Prüffläche mattiert		 HBW 10/3000 200, 250, 300, 350, 400, 450, 500, 600
HBW 10/1500 200, 250, 300
HBW 10/1000 200, 250
HBW 5/750 200, 250, 300, 350, 400, 450, 500, 600
HBW 5/250 200, 250
HBW 2,5/187,5 200, 250, 300, 350, 400, 450, 500, 600
HBW 2,5/62,5 200, 250
∅115x16 mm
Prüffläche poliert		 HBW 10/3000 200, 250, 300, 350, 400, 450, 500, 600
HBW 10/1500 200, 250, 300
HBW 10/1000 200, 250
HBW 5/750 200, 250, 300, 350, 400, 450, 500, 600
HBW 5/250 200, 250
HBW 2,5/187,5 200, 250, 300, 350, 400, 450, 500, 600
HBW 2,5/62,5 200, 250
HBW 1/30 200, 250, 300, 350, 400, 450, 500, 600
HBW 1/10 200, 250
∅125x16 mm
Prüffläche poliert		 HBW 10/3000 150
HBW 10/1500 150
HBW 10/1000 150
HBW 5/750 150
HBW 5/250 150
HBW 2,5/187,5 150
HBW 2,5/62,5 150
HBW 1/30 150
HBW 1/10 150

Hinweis: Bitte beachten Sie, dass nach ASTM E 10 - Table A4.1 die zulässige maximale Oberfläche der Härtevergleichsplatte auf 150cm² (Eindringkugeln Ø5mm + Ø10mm) bzw. 40cm² (Eindringkugeln Ø1mm + Ø2,5mm) begrenzt ist. Da bei Kalibrierungen mit den Eindringkugeln Ø1mm + Ø2,5mm die zulässige Fläche überschritten wird, wird die ASTM Nutzfläche der Härtevergleichsplatte mit einem Quadrat von 63mm Kantenlänge gekennzeichnet. Die zusätzliche Fläche ist nach DIN EN ISO gültig.



Vickers

Härteprüfung nach Vickers

Norm: DIN EN ISO 6507-3
Norm: ASTM E92
Optional: Mehrfachkalibrierung, Rasterlinien
Abmessung Verfahren Härtewert
∅40x10 mm
Prüffläche poliert		 HV 0,1 200, 300, 400, 550*, 620*, 700*, 780*
HV 0,2 200, 300, 400, 550, 620, 700, 780
HV 0,3 200, 300, 400, 550, 620, 700, 780
HV 0,4 200, 300, 400, 550, 620, 700, 780
∅65x10 mm
Prüffläche poliert		 HV 1 200, 300, 400, 550, 620, 700, 780
HV 2 200, 300, 400, 550, 620, 700, 780
HV 3 200, 300, 400, 550, 620, 700, 780
HV 5 200, 300, 400, 550, 620, 700, 780
HV 10 200, 300, 400, 550, 620, 700, 780
HV 20 200, 300, 400, 550, 620, 700, 780
HV 30 200, 300, 400, 550, 620, 700, 780
HV 40 200, 300, 400, 550, 620, 700, 780
HV 50 200, 300, 400, 550, 620, 700, 780
HV 60 200, 300, 400, 550, 620, 700, 780
HV 100 200, 300, 400, 550, 620, 700, 780
HV 125 200, 300, 400, 550, 620, 700, 780
HV 150 200, 300, 400, 550, 620, 700, 780

Hinweis: Bei den mit * gekennzeichneten Härten ist nur eine Kalibrierung nach ASTM E92 möglich.

Härteprüfer / Eindringkörper

Härteprüfer

Wir liefern die verschiedenen Diamanteindringkörper entsprechend der geltenden Verfahren und Normen. Die Geometrie der Diamant-Eindringkörper zur Härtemessung ist durch die jeweilige Norm bestimmt:

ROCKWELL Kegel 120° mit Radius r = 0,200 mm
VICKERS Pyramide 148°7` Kantenwinkel / 136° Flächenwinkel
KNOOP Rhomboid mit 130° bzw. 172°30` Kantenwinkel
BERKOVIC 3-seitige Pyramide (Tetraeder)

Alu-Prüfplatten

Härtevergleichsplatten ALU

Härtevergleichsplatten für ALU-Prüfung inkl. DakkS Kalibrierzeugnis nach DIN EN ISO 6507-3.

Härteprüfung nach Brinell

Abmessung Verfahren Härtewert
60x60x16 mm HBW 1/10 80, 110, 130, 170
60x60x16 mm HBW 1/30 110, 130, 170
60x60x16 mm HBW 1/5 80
60x60x16 mm HBW 2,5/18705 110, 130, 170
60x60x16 mm HBW 2,5/62,5 80, 110, 130, 170
150x100x16 mm HBW 10/1000 80, 110, 130, 170
150x100x16 mm HBW 10/3000 110, 130, 170
150x100x16 mm HBW 10/500 80
150x100x16 mm HBW 5/125 80
150x100x16 mm HBW 5/250 80, 110, 130, 170
150x100x16 mm HBW 5/750 110, 130, 170

Härteprüfung nach Rockwell

Abmessung Verfahren Härtewert
60x60x16 mm HR15T 70, 80, 82, 87
60x60x16 mm HR30T 37, 57, 62, 72
60x60x16 mm HR45T 36, 43, 57
60x60x16 mm HRA 31, 40, 44, 53
60x60x16 mm HRB 40, 66, 72, 89

Härteprüfung nach Vickers

Abmessung Verfahren Härtewert
60x60x16 mm HV1 80, 110, 130, 170
60x60x16 mm HV2 80, 110, 130, 170
60x60x16 mm HV3 80, 110, 130, 170
60x60x16 mm HV5 80, 110, 130, 170
60x60x16 mm HV10 80, 110, 130, 170
60x60x16 mm HV20 80, 110, 130, 170
60x60x16 mm HV30 80, 110, 130, 170
60x60x16 mm HV30 80, 110, 130, 170
60x60x16 mm HV50 80, 110, 130, 170
60x60x16 mm HV100 80, 110, 130, 170

Härtevergleichsplatten Angebot anfordern

Setzen Sie sich mit uns in Verbindung. Wir informieren Sie gerne über unsere Produkte und erstellen individuelle Angebote.
