Magnetpulverprüfung
Was ist die Magnetpulverprüfung?
Die Magnetpulverprüfung ist eine zerstörungsfreie Prüfmethode zur Erkennung von Oberflächenfehlern in metallischen Werkstücken. Sie wird häufig in der industriellen Qualitätssicherung und in der Materialprüfung eingesetzt, insbesondere bei der Prüfung von Schweißnähten, Gussteilen und anderen metallischen Komponenten.
Bei der Magnetpulverprüfung wird ein magnetisches Feld erzeugt, indem ein Magnet oder eine elektrische Spule verwendet wird, um das zu prüfende Werkstück zu magnetisieren. Anschließend wird feines magnetisierbares Pulver auf die Oberfläche des Werkstücks aufgetragen. Wenn sich in der Nähe der Oberfläche Risse, Schweißnähte oder andere Defekte befinden, wird das Pulver durch die magnetischen Feldlinien angezogen und bildet eine Linie oder Ansammlung von Partikeln, die den Verlauf des Defekts anzeigen.
Durch visuelle Inspektion oder fotografische Dokumentation können die gefundenen Defekte bewertet und gegebenenfalls für weitere Untersuchungen markiert werden. Magnetpulverprüfung ist eine schnelle, effektive und kostengünstige Methode zur Erkennung von Oberflächenfehlern in metallischen Werkstücken.
Magnetpulverprüfung mit Pfinder Rissprüfmitteln
Mittels dem Magnetpulververfahren können alle ferromagnetischen Werkstoffe mit einer magnetischen Permeabilität von μ>100μH/m geprüft werden. Hierunter fallen alle Stahlguss- und Gusseisensorten (Ausnahme: mit austenittischem Gefüge). Alle rissartigen Werkstofftrennungen im Oberflächenbereich, die aufgrund ihrer Lage eine ausreichende Komponente zum aufgebrachten magnetischen Feld haben können gefunden werden. Die Mindestausdehnung eines beurteilbaren Risses muss 1μm Breite, 10 μm Tiefe und 100 μm Länge sein.
Magnetpulverprüfung Verfahrensbeschreibung
- Die zu prüfende Oberfläche in geeigneter Weise von Fetten und Ölen (z.B. Pfinder 890 Reiniger) sowie von Zunder, Rost (Drahtbürste) und anderen groben Verunreinigungen befreien.
- PFINDER 280 Untergrundfarbe (weiß) als dünnen Film auf die zu prüfende Oberfläche auftragen und kurz trocknen lassen.
- Beim Magnetisieren (z.B. mit einem Handmagneten) PFINDER 250 Magnetpulver-Suspension (schwarz) aufsprühen.
- Eventuelle Ungänzen werden jeweils als schwarze Magnetpulver-Raupe auf weißem Hintergrund sichtbar.
- Die zu prüfende Oberfläche kann nach der Dokumentation mit PFINDER 890 wieder gereinigt werden.
Fluoreszierende Magnetpulverprüfung
- Die zu prüfende Oberfläche in geeigneter Weise von Fetten und Ölen (z.B. mit PFINDER 890 Reiniger) sowie von Zunder, Rost (Drahtbürste) und anderen groben Verunreinigungen befreien.
- Beim Magnetisieren (z.B. mit einem Handmagneten) PFINDER 150 Magnetpulver-Suspension (fluoreszierend) aufsprühen.
- Eventuelle Ungänzen werden unter UV-Licht jeweils als gelb-grün fluoreszierende Magnetpulver-Raupe auf der Oberfläche sichtbar.
- Die zu prüfende Oberfläche kann nach der Dokumentation mit PFINDER 890 Reiniger wieder gereinigt werden.
Haben Sie Fragen zur Magnetpulverprüfung?
Setzen Sie sich mit uns in Verbindung. Wir informieren Sie gerne über unsere Produkte oder vermitteln Sie an kompetente Partnerunternehmen.
Stationäre Anlagen zur Magnetpulverprüfung
Universale Rissprüfanlagen mit Spule
MT Uni 1150
Unsere ACC Geräte werden nach Ihren Wünschen gebaut.
Beispiel:
- Wechselstromspule 400 mm Durchmesser
- Wechselstrom-Durchflutung ab. 2000 A
- Entmagnetisierung für beide Magnetisierungskreise
- Konstantstrom-Steuerung
- Druckluft-Wartungseinheit
- Einspannlängen ab 1150 mm bis Kundenwunsch
HWDC, unterschiedliche Längen, unterschiedliche Spulendurchmesser, automatischer Spulentransport, motorische Drehvorrichtung oder andere Wünsche lassen sich realisieren.
Universale Rissprüfanlagen mit Joch
MT Uni 450
- Stationäre Prüfbank mit 2 kombinierbaren Wechselstrom Magnetisierungskreisen zur gleichzeitigen Anzeige von Längs- und Querrissen
- Stromdurchflutung / Induktionsdurchflutung und Jochmagnetisierung
- Einspannlänge 40-450mm. Inkl. automatische Magnetisierungskontrolle
- Tischqausführung mobil verwendbar für Kleinserien
- Wechselstrom-Durchflutung 1000 A
- Wechselstrom-Jochmagnetisierung 9 kAW
- Entmagnetisierung in beiden Kreisen
MT Uni 700
- Stationäre Prüfbank mit 2 kombinierbaren Wechselstrom Magnetisierungskreisen zur gleichzeitigen Anzeige von Längs- und Querrissen.
- Stromdurchflutung / Induktionsdurchflutung und Jochmagnetisierung.
- Einspannlänge 40-700mm. Inkl. automatische Magnetisierungskontrolle
- Wechselstrom-Durchflutung 2000 A
- Wechselstrom-Jochmagnetisierung 14 KAW
- Entmagnetisierung in beiden Kreisen
MT Uni 1000
- Stationäre Prüfbank mit 2 kombinierbaren Wechselstrom Magnetisierungskreisen zur gleichzeitigen Anzeige von Längs- und Querrissen
- Stromdurchflutung / Induktionsdurchflutung und Jochmagnetisierung.
- Einspannlänge 40-1000mm. Inkl. automatische Magnetisierungskontrolle
- Wechselstrom-Durchflutung 2000 A
- Wechselstrom-Jochmagnetisierung 15 KAW
- Entmagnetisierung in beiden Kreisen
Weitere stationäre Anlagen zur Magnetpulverprüfung auf Anfrage
Setzen Sie sich mit uns in Verbindung. Wir informieren Sie gerne über unsere Produkte oder vermitteln Sie an kompetente Partnerunternehmen.
Mobile Anlagen zur Magnetpulverprüfung

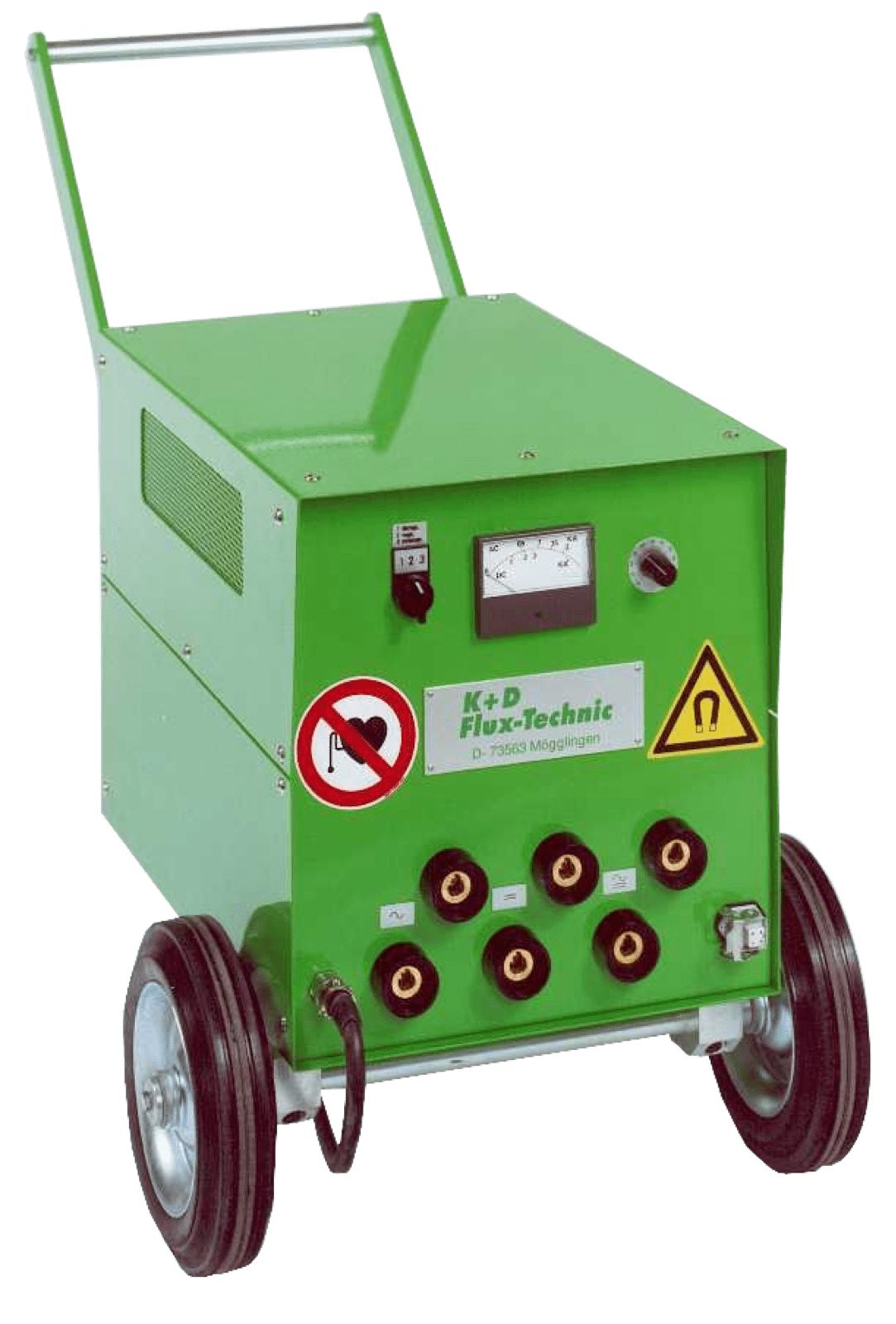

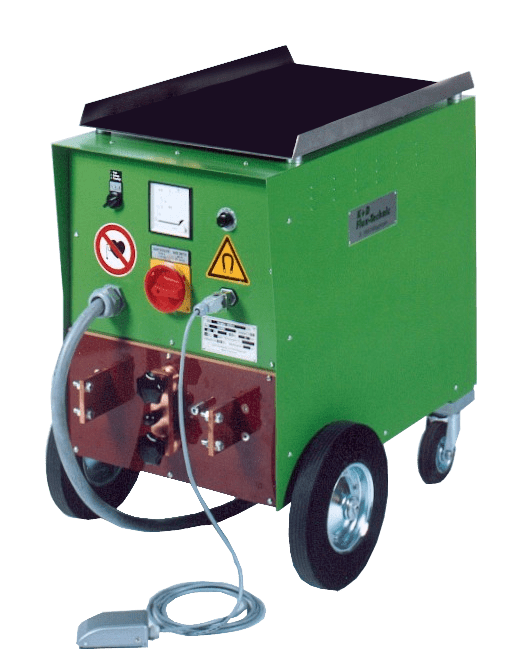

Hochstromerzeuger
Portaflux 1000
Hochstromerzeuger
tragbar, Wechselstrom 1000 Aeff stufenlos regelbar, Netzanschluss 230V/50 Hz, integrierte Stromkonstantsteuerung und Entmagnetisierung
Portaflux 2000
Hochstromerzeuger
tragbar, Wechselstrom 2000 A_eff stufenlos regelbar, Netzanschluss 400V/50 Hz, integrierte Stromkonstantsteuerung und Entmagnetisierung
Handmagnet / Handjoch

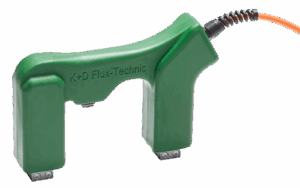

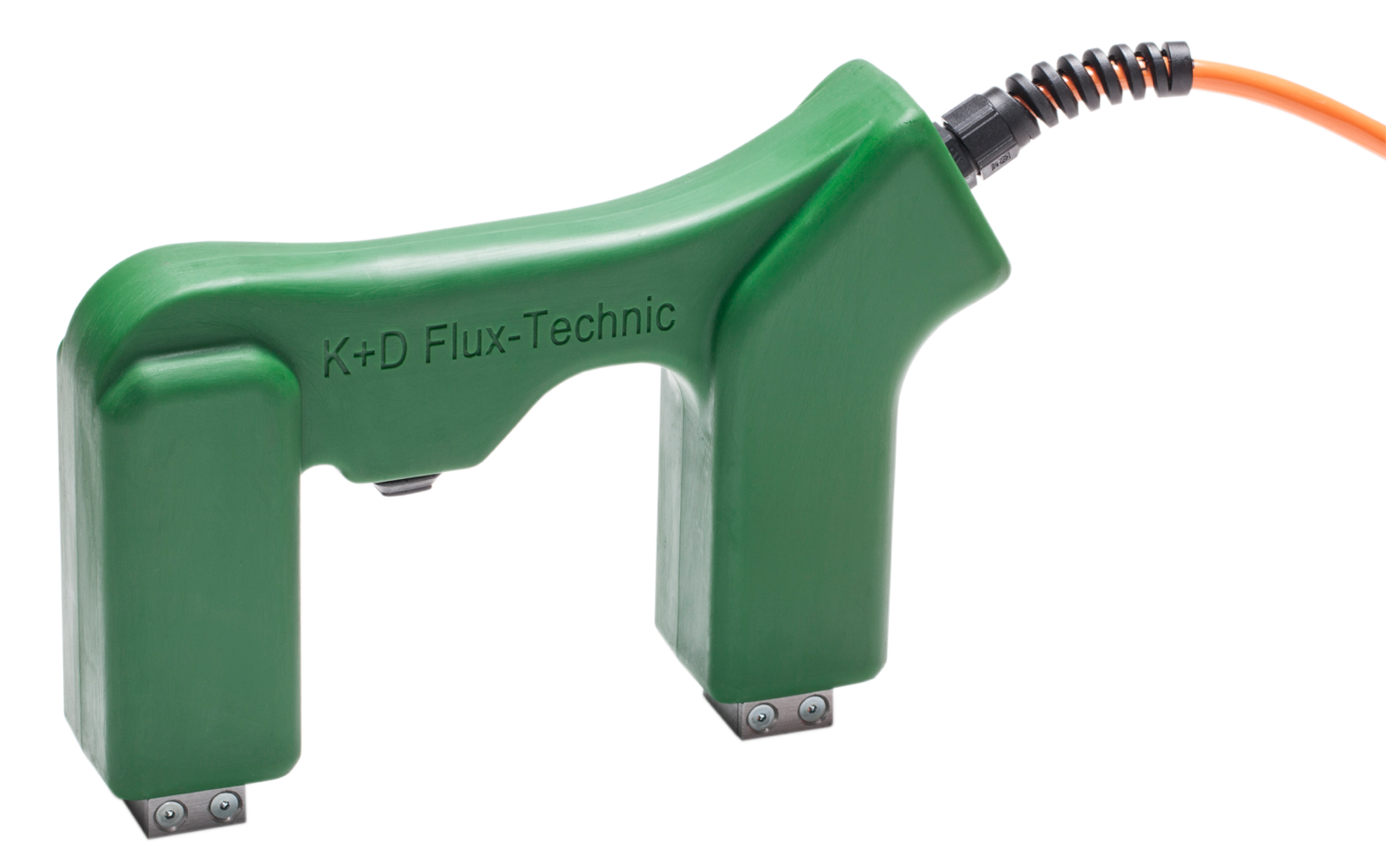

AC 230 V3
Wechselstrom-Handmagnet AC 230
gemäß DIN EN ISO 9934- 3 und VDE
- Feldstärke: 4,4 kA/m
(gemessen auf Testplatte 500 x 250 x 10 mm) - Abhebekraft: 180 N
- Pol-Querschnitt: 22 x 28 mm
- Pol-Abstand (Mitte-Mitte): 170 mm*
- Netzanschluss: 230 V / Frequenz: 50/60 Hz
- Arbeitsspannung: 230 V
- Gewicht 3850g
- Schutzart: IP 65
*gemessen von Polmitte zu Polmitte

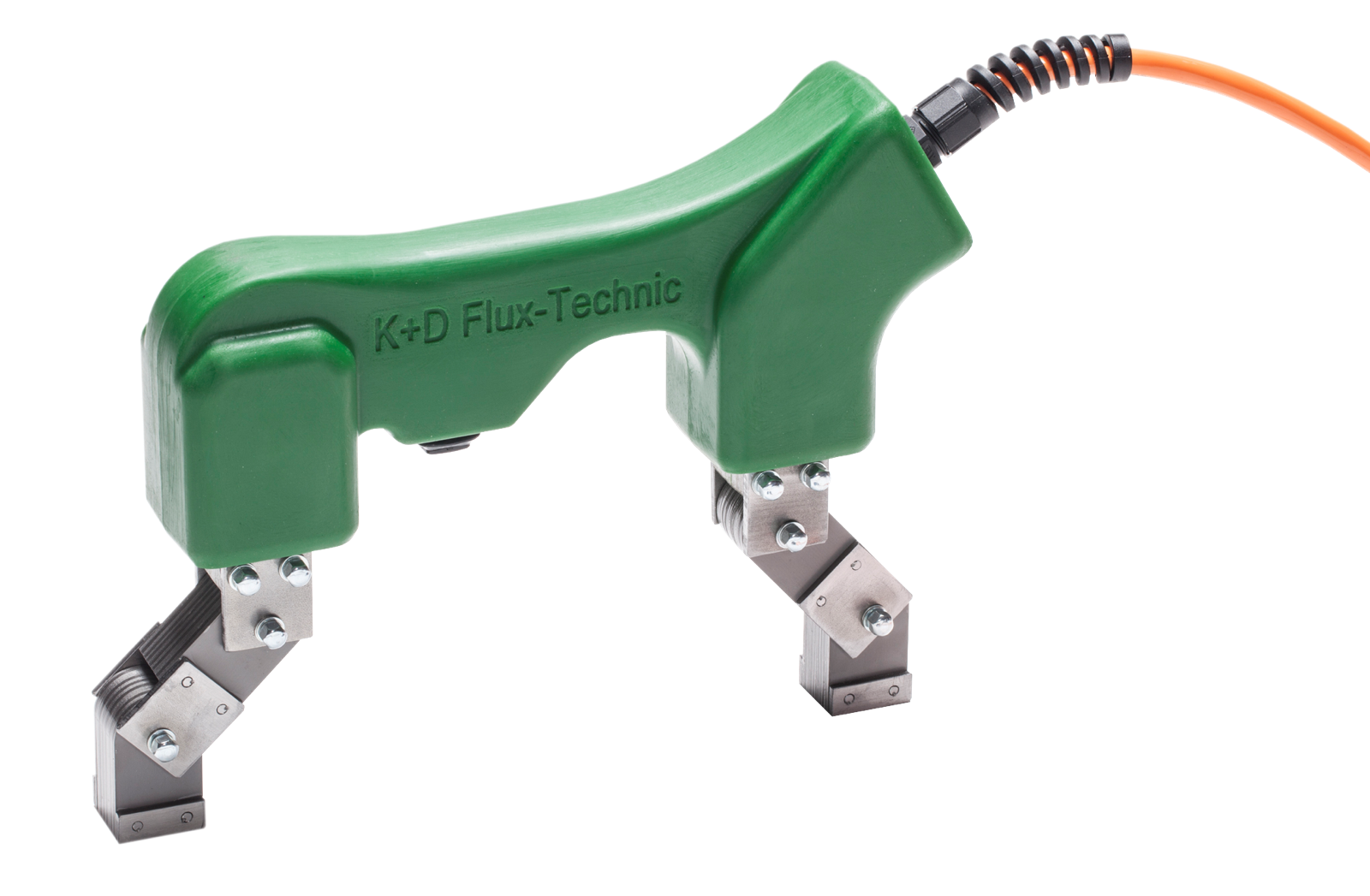

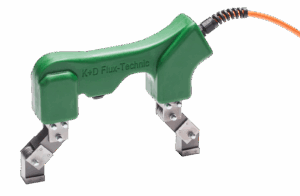

AC 230-B V3
Wechselstrom-Handmagnet AC 230-B
gemäß DIN EN ISO 9934- 3 und VDE
- Feldstärke: 2,4kA/m bis 10,3 kA/m je nach gewählten Vorsatzpolen
(gemessen auf Testplatte 500 x 250 x 10 mm) - Abhebekraft: 180 N
- Pol-Querschnitt: 22 x 28 mm
- Pol-Abstand (Mitte-Mitte): 170 mm*
- Netzanschluss: 230 V / Frequenz: 50/60 Hz
- Arbeitsspannung: 230 V
- Gewicht: 3950g
- Schutzart: IP 65
*gemessen von Polmitte zu Polmitte

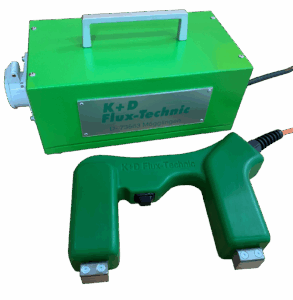

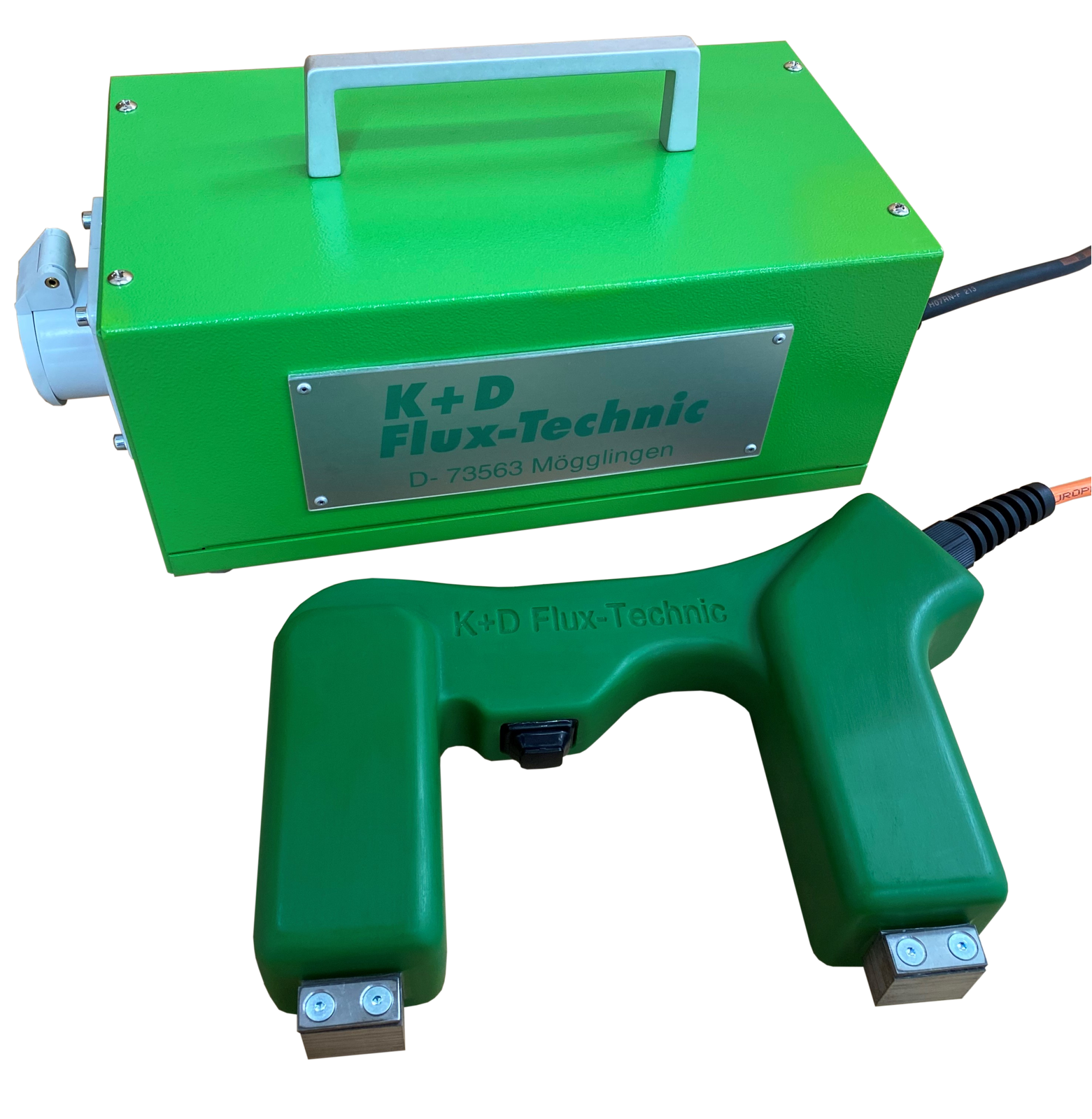

AC 42 V3
Wechselstrom-Handmagnet AC 230-B
gemäß DIN EN ISO 9934- 3 und VDE
- Feldstärke: 3,4 kA/m
(gemessen auf Testplatte 500 x 250 x 10 mm) - Abhebekraft: 150 N
- Pol-Querschnitt: 22 x 28 mm
- Pol-Abstand (Mitte-Mitte): 170 mm*
- Netzanschluss: 230 V / Frequenz: 50/60 Hz
- Arbeitsspannung: 42 V
- Schutzart: IP 65
- Gewicht: 3850g
*gemessen von Polmitte zu Polmitte

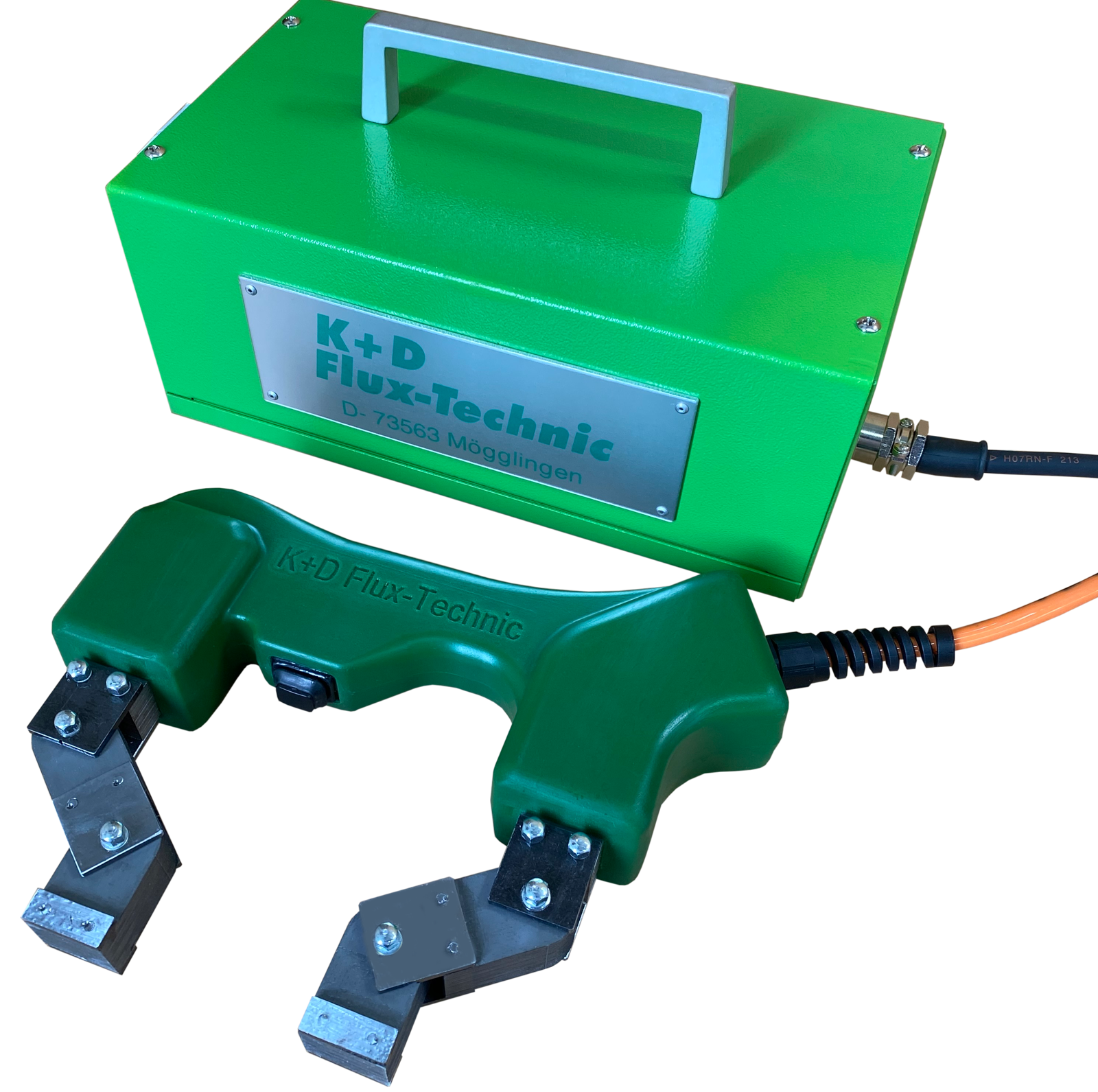

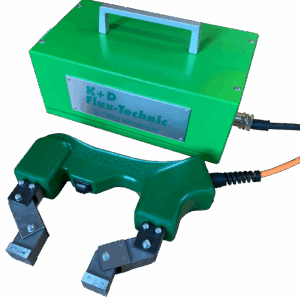

AC 42-B V3
Wechselstrom-Handmagnet AC 230-B
gemäß DIN EN ISO 9934- 3 und VDE
- Feldstärke: 2,4kA/m bis 10,3 kA/m je nach gewählten Vorsatzpolen.
(gemessen auf Testplatte 500 x 250 x 10 mm) - Abhebekraft: 180 N
- Pol-Querschnitt: 22 x 28 mm
- Pol-Abstand (Mitte-Mitte): 170 mm*
- Netzanschluss: 230 V / Frequenz: 50/60 Hz
- Arbeitsspannung: 42 V
- Gewicht: 3950g
- Schutzart: IP 65
*gemessen von Polmitte zu Polmitte
Kettenprüfgeräte

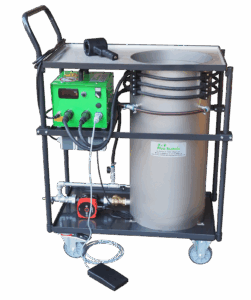

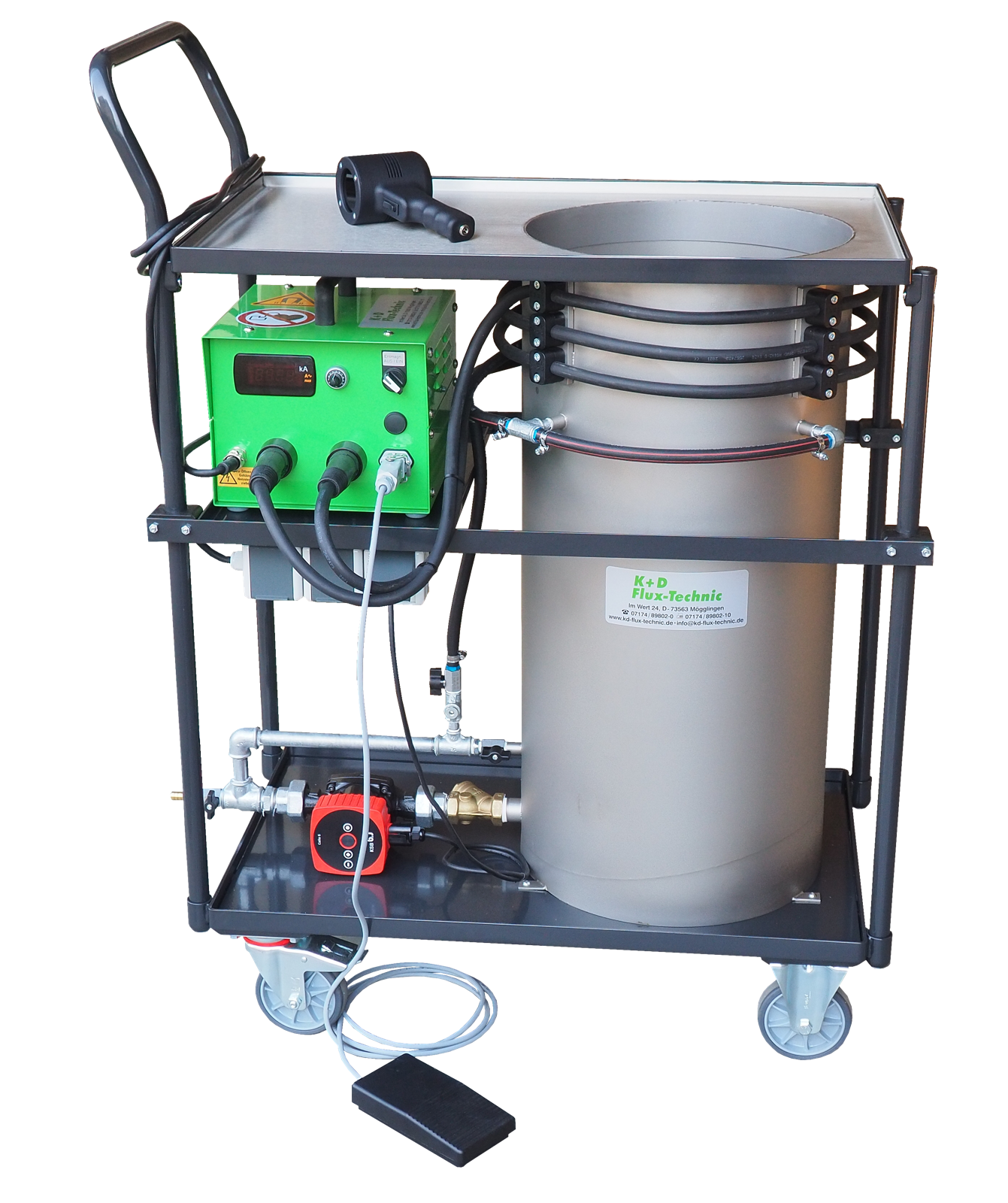

Kettenprüfgerät M
Kettenprüfeinrichtung zur Magnetpulverprüfung von Last- und Anschlagketten (mobil)
- Mobiler Hochstromerzeuger Portaflux 1000
- Transportwagen mit 4 gummibereiften Rädern, davon 2 Lenkrollen mit Feststellbremse.
- Arbeitsplatte und Prüfwanne aus Edelstahl
(lichter Durchmesser der Prüfwanne 410mm) - Hochstrommagnetisierungsspule aus Kupfer mit Dinsesteckern
- Ringdusche mit 4 x 90 Grad Sprühdüsen
- Prüfmittelpumpe mit Bypass

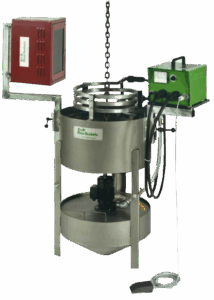

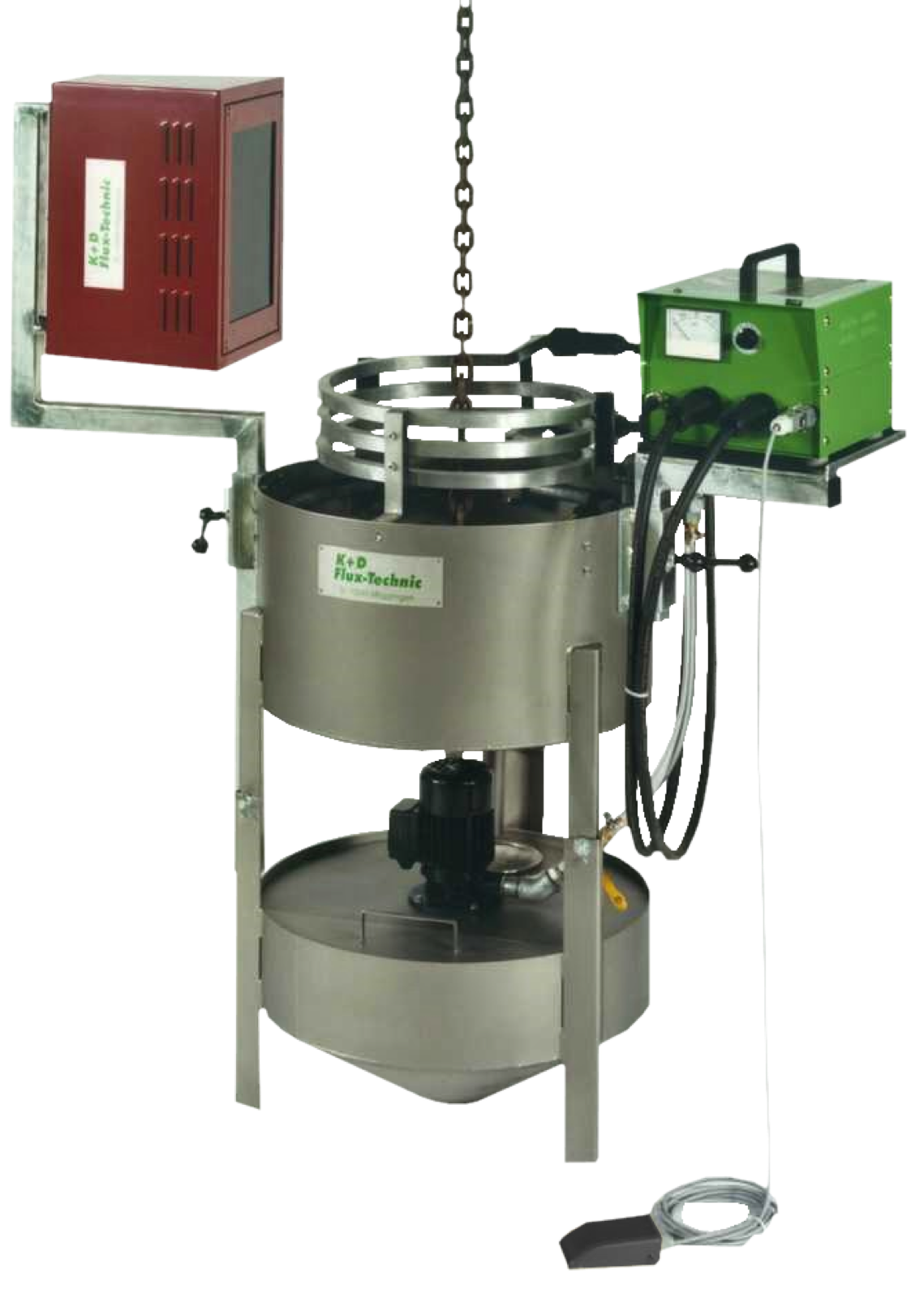

Kettenprüfgerät T
Kettenprüfeinrichtung zur Magnetpulverprüfung von Last- und Anschlagketten (teilbar)
- Mobiler Hochstromerzeuger Portaflux 1000
- Prüfwanne und Pumpenbehälter aus Edelstahl
(lichter Durchmesser der Prüfwanne 410mm) - Hochstrommagnetisierungsspule aus Aluminium mit Dinsesteckern.
- Ringdusche mit 4 x 90 Grad Sprühdüsen
- Prüfmittelpumpe mit Bypass

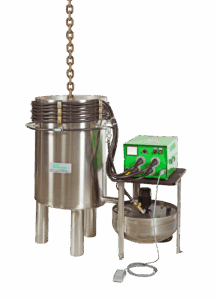

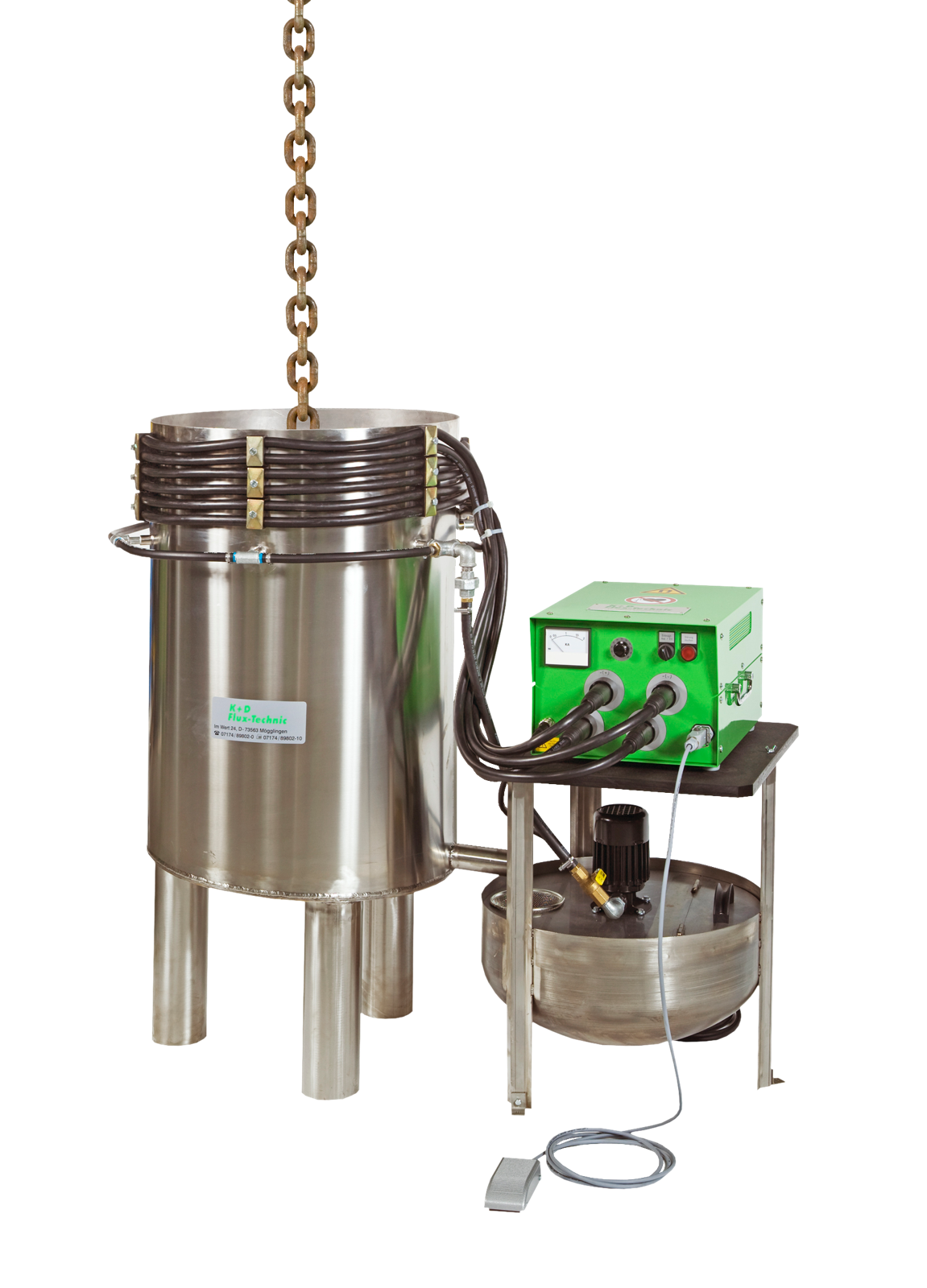

Kettenprüfgerät MAX
Kettenprüfeinrichtung zur Magnetpulverprüfung von schweren Last- und Anschlagketten
- Mobiler Hochstromerzeuger Portaflux 2000
- Prüfwanne und Pumpenbehälter aus Edelstahl
(lichter Durchmesser der Prüfwanne 410mm) - Hochstrommagnetisierungsspule aus Kupfer mit Dinsesteckern
- Ringdusche mit 4 x 90 Grad Sprühdüsen
- Prüfmittelpumpe mit Bypass
Kettenprüfeinrichtung (Gesamtpaket)
Kettenprüfeinrichtung zur Magnetpulverprüfung von Last- und Anschlagketten ensprechend DIN 685 und UVV 18.4
- Mobiler Hochstromerzeuger „Portaflux 1000“
- Prüfstrom 1000 A-eff Wechselstrom
- stufenlose Prüfstrom Regelung
- Wechselstromentmagnetisierung
- Fußschalter
- Prüfmittel 2x Flux-Konzentrat „KD 440/1“
- fluoreszierendes Flux-Konzentrat auf Wasserbasis, Ansatz 1L für 40L Wasser
- Transportwagen mit 4 gummibereiften Rädern, davon 2 Lenkrollen mit Feststellbremse
- Arbeitsplatte und Prüfwanne aus Edelstahl
(lichter Durchmesser der Prüfwanne 410mm) - Magnetisierungsspule als Hochstromwicklung mit Dinsesteckern zum direkten Anschluss
- Ringdusche mit 4 x 90° versetzten Sprühdüsen unterhalb der Hochstromspule eingebaut
- Prüfmittelpumpe zur ständigen Umwälzung des Prüfmittels
Weitere mobile Anlagen zur Magnetpulverprüfung auf Anfrage
Setzen Sie sich mit uns in Verbindung. Wir informieren Sie gerne über unsere Produkte oder vermitteln Sie an kompetente Partnerunternehmen.
