Magnetpulverprüfung
Was ist die Magnetpulverprüfung?
Die Magnetpulverprüfung ist eine zerstörungsfreie Prüfmethode zur Erkennung von Oberflächenfehlern in metallischen Werkstücken. Sie wird häufig in der industriellen Qualitätssicherung und in der Materialprüfung eingesetzt, insbesondere bei der Prüfung von Schweißnähten, Gussteilen und anderen metallischen Komponenten.
Bei der Magnetpulverprüfung wird ein magnetisches Feld erzeugt, indem ein Magnet oder eine elektrische Spule verwendet wird, um das zu prüfende Werkstück zu magnetisieren. Anschließend wird feines magnetisierbares Pulver auf die Oberfläche des Werkstücks aufgetragen. Wenn sich in der Nähe der Oberfläche Risse, Schweißnähte oder andere Defekte befinden, wird das Pulver durch die magnetischen Feldlinien angezogen und bildet eine Linie oder Ansammlung von Partikeln, die den Verlauf des Defekts anzeigen.
Durch visuelle Inspektion oder fotografische Dokumentation können die gefundenen Defekte bewertet und gegebenenfalls für weitere Untersuchungen markiert werden. Magnetpulverprüfung ist eine schnelle, effektive und kostengünstige Methode zur Erkennung von Oberflächenfehlern in metallischen Werkstücken.
Magnetpulverprüfung mit Pfinder Rissprüfmitteln
Mittels dem Magnetpulververfahren können alle ferromagnetischen Werkstoffe mit einer magnetischen Permeabilität von μ>100μH/m geprüft werden. Hierunter fallen alle Stahlguss- und Gusseisensorten (Ausnahme: mit austenittischem Gefüge). Alle rissartigen Werkstofftrennungen im Oberflächenbereich, die aufgrund ihrer Lage eine ausreichende Komponente zum aufgebrachten magnetischen Feld haben können gefunden werden. Die Mindestausdehnung eines beurteilbaren Risses muss 1μm Breite, 10 μm Tiefe und 100 μm Länge sein.
Magnetpulverprüfung Verfahrensbeschreibung
- Die zu prüfende Oberfläche in geeigneter Weise von Fetten und Ölen (z.B. Pfinder 890 Reiniger) sowie von Zunder, Rost (Drahtbürste) und anderen groben Verunreinigungen befreien.
- PFINDER 280 Untergrundfarbe (weiß) als dünnen Film auf die zu prüfende Oberfläche auftragen und kurz trocknen lassen.
- Beim Magnetisieren (z.B. mit einem Handmagneten) PFINDER 250 Magnetpulver-Suspension (schwarz) aufsprühen.
- Eventuelle Ungänzen werden jeweils als schwarze Magnetpulver-Raupe auf weißem Hintergrund sichtbar.
- Die zu prüfende Oberfläche kann nach der Dokumentation mit PFINDER 890 wieder gereinigt werden.
Fluoreszierende Magnetpulverprüfung
- Die zu prüfende Oberfläche in geeigneter Weise von Fetten und Ölen (z.B. mit PFINDER 890 Reiniger) sowie von Zunder, Rost (Drahtbürste) und anderen groben Verunreinigungen befreien.
- Beim Magnetisieren (z.B. mit einem Handmagneten) PFINDER 150 Magnetpulver-Suspension (fluoreszierend) aufsprühen.
- Eventuelle Ungänzen werden unter UV-Licht jeweils als gelb-grün fluoreszierende Magnetpulver-Raupe auf der Oberfläche sichtbar.
- Die zu prüfende Oberfläche kann nach der Dokumentation mit PFINDER 890 Reiniger wieder gereinigt werden.
Haben Sie Fragen zur Magnetpulverprüfung?
Setzen Sie sich mit uns in Verbindung. Wir informieren Sie gerne über unsere Produkte oder vermitteln Sie an kompetente Partnerunternehmen.
Stationäre Anlagen zur Magnetpulverprüfung

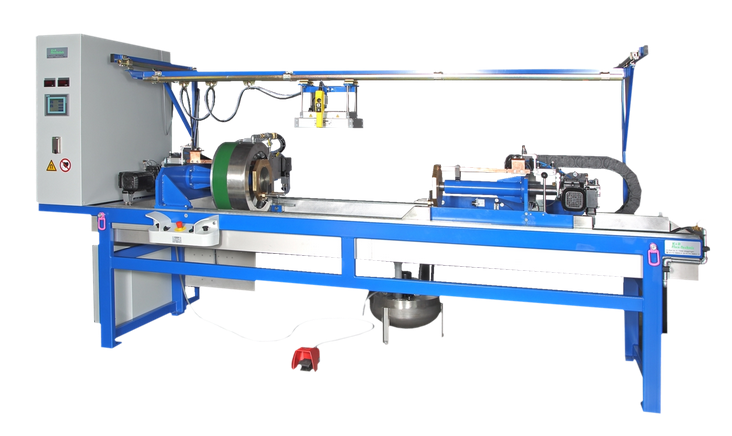

MT Uni 1150
Unsere ACC Geräte werden nach Ihren Wünschen gebaut.
Beispiel:
- Wechselstromspule 400 mm Durchmesser
- Wechselstrom-Durchflutung ab. 2000 A
- Entmagnetisierung für beide Magnetisierungskreise
- Konstantstrom-Steuerung
- Druckluft-Wartungseinheit
- Einspannlängen ab 1150 mm bis Kundenwunsch
HWDC, unterschiedliche Längen, unterschiedliche Spulendurchmesser, automatischer Spulentransport, motorische Drehvorrichtung oder andere Wünsche lassen sich realisieren.

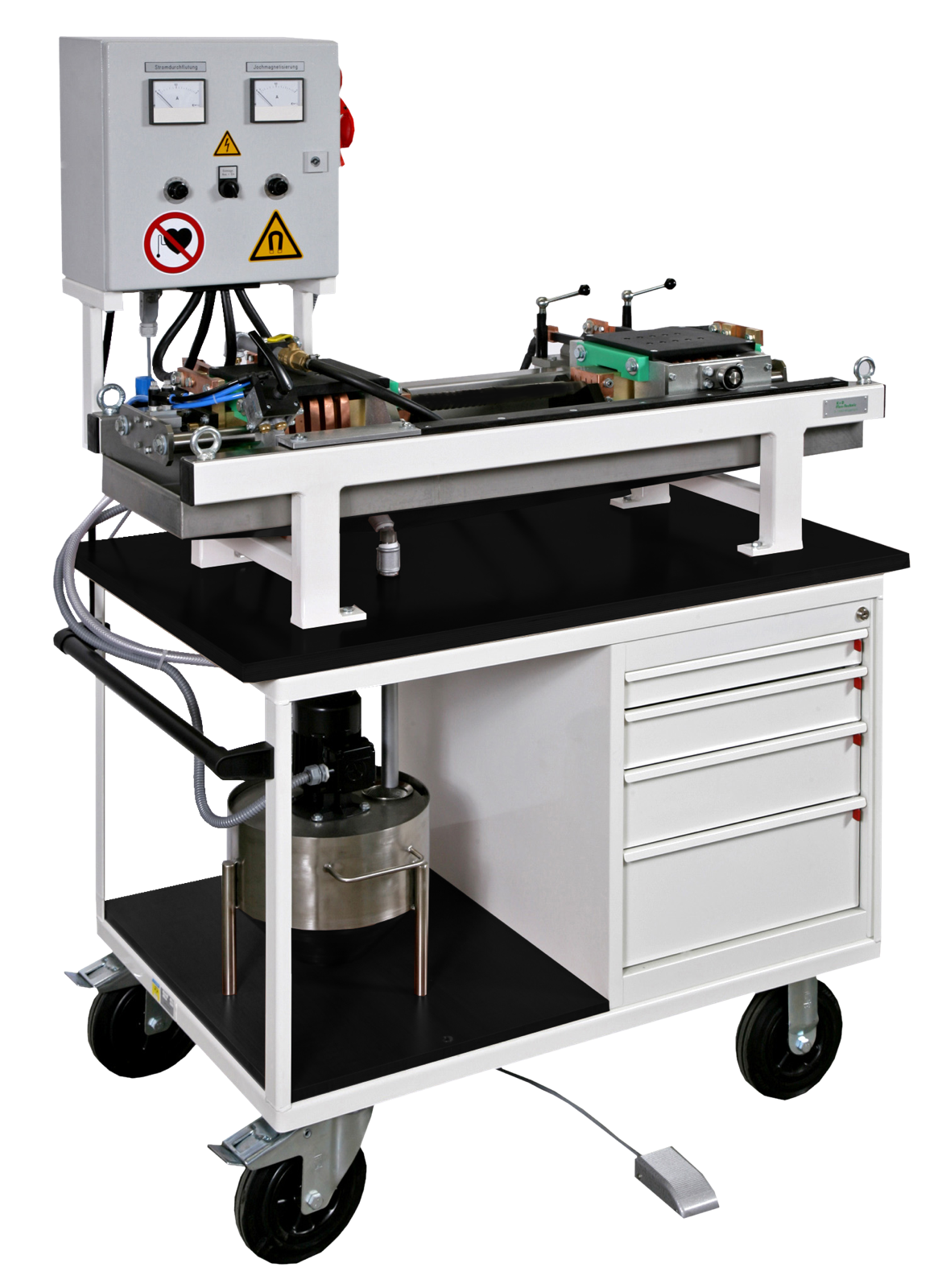

MT Uni 450
- Stationäre Prüfbank mit 2 kombinierbaren Wechselstrom Magnetisierungskreisen zur gleichzeitigen Anzeige von Längs- und Querrissen
- Stromdurchflutung / Induktionsdurchflutung und Jochmagnetisierung
- Einspannlänge 40-450mm. Inkl. automatische Magnetisierungskontrolle
- Tischqausführung mobil verwendbar für Kleinserien
- Wechselstrom-Durchflutung 1000 A
- Wechselstrom-Jochmagnetisierung 9 kAW
- Entmagnetisierung in beiden Kreisen

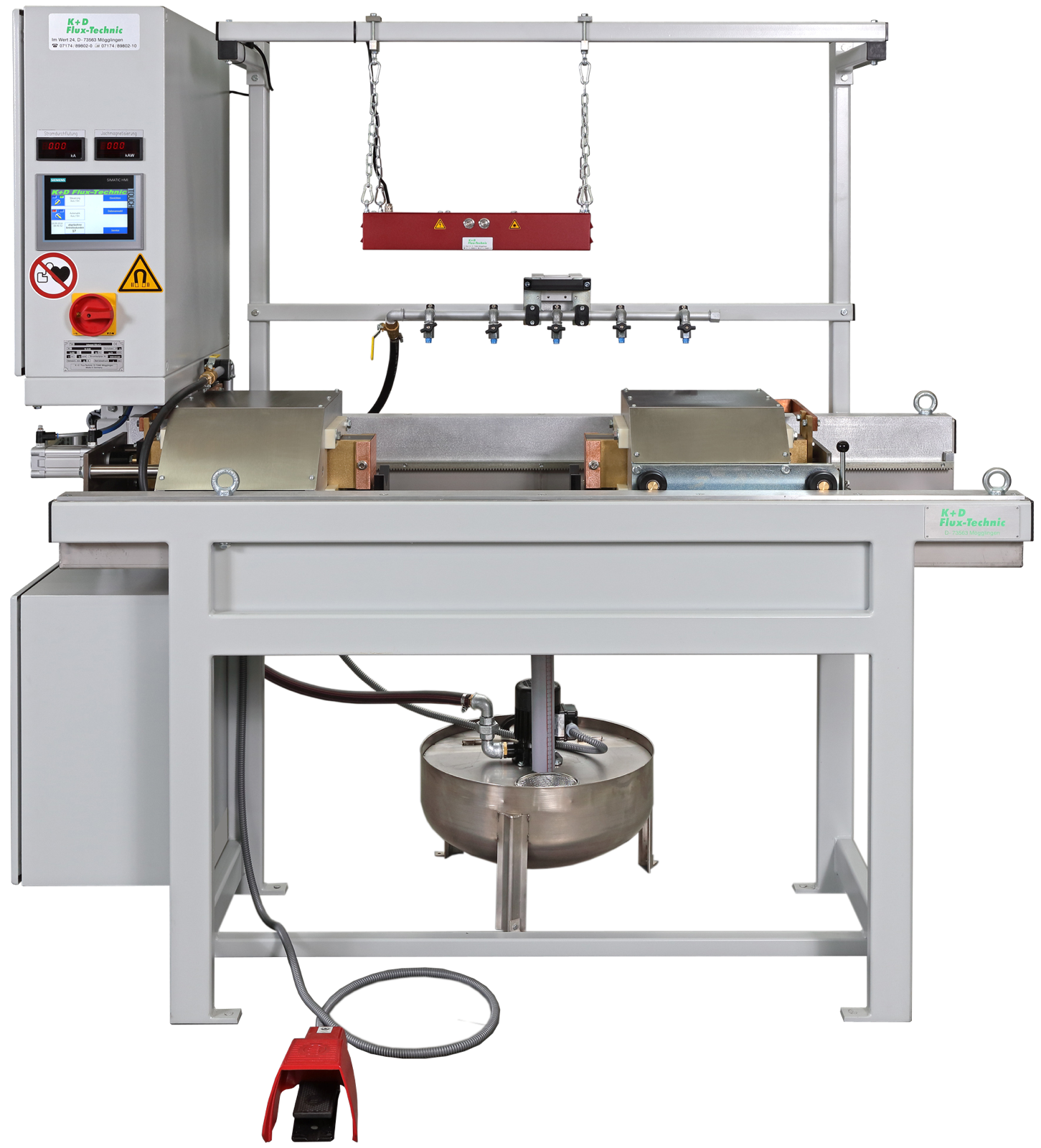

MT Uni 1000
- Stationäre Prüfbank mit 2 kombinierbaren Wechselstrom Magnetisierungskreisen zur gleichzeitigen Anzeige von Längs- und Querrissen.
- Stromdurchflutung / Induktionsdurchflutung und Jochmagnetisierung.
- Einspannlänge 40-700mm. Inkl. automatische Magnetisierungskontrolle
- Wechselstrom-Durchflutung 2000 A
- Wechselstrom-Jochmagnetisierung 14 KAW
- Entmagnetisierung in beiden Kreisen

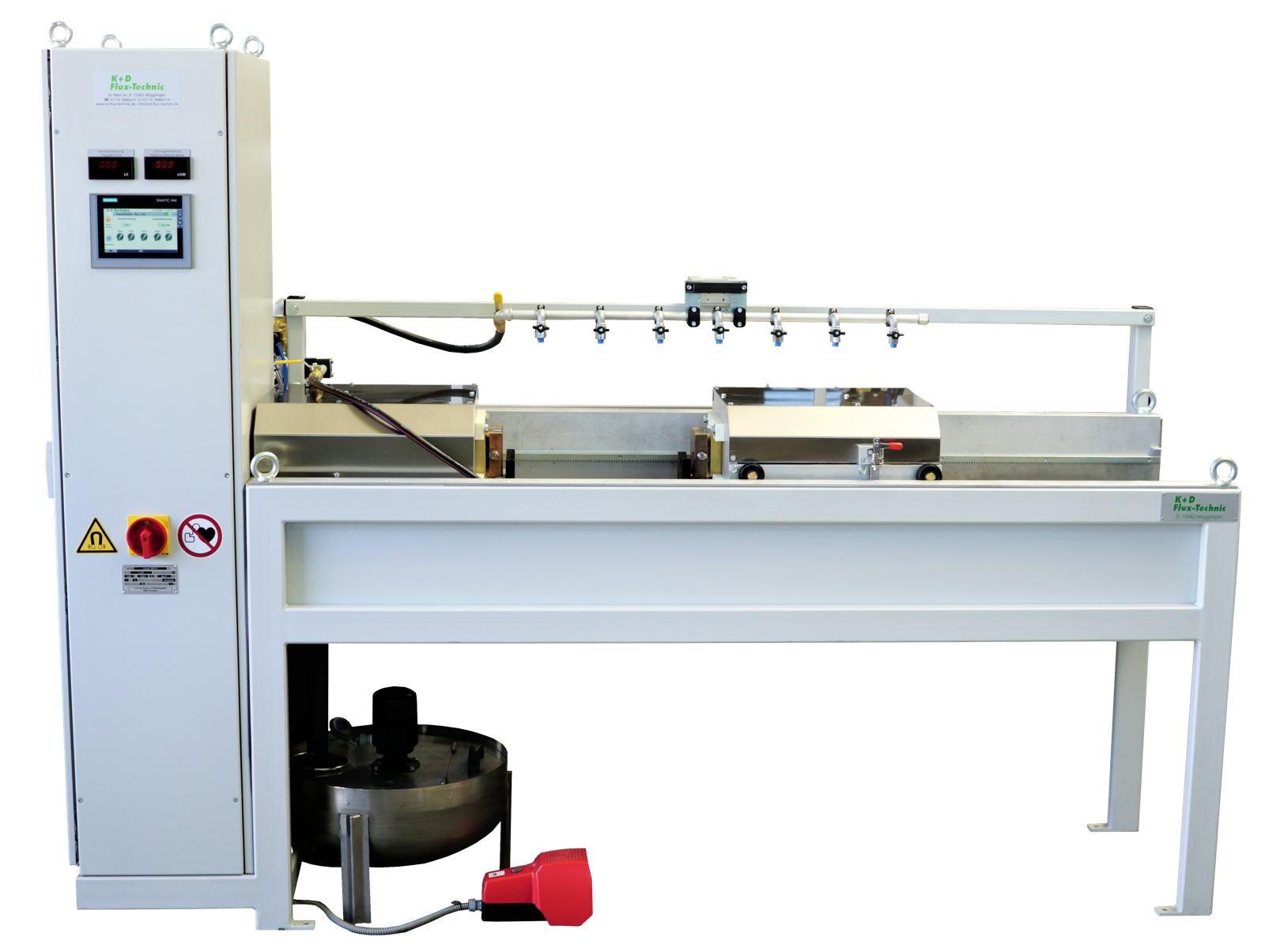

MT Uni 1000
- Stationäre Prüfbank mit 2 kombinierbaren Wechselstrom Magnetisierungskreisen zur gleichzeitigen Anzeige von Längs- und Querrissen
- Stromdurchflutung / Induktionsdurchflutung und Jochmagnetisierung.
- Einspannlänge 40-1000mm. Inkl. automatische Magnetisierungskontrolle
- Wechselstrom-Durchflutung 2000 A
- Wechselstrom-Jochmagnetisierung 15 KAW
- Entmagnetisierung in beiden Kreisen
Weitere stationäre Anlagen zur Magnetpulverprüfung auf Anfrage
Setzen Sie sich mit uns in Verbindung. Wir informieren Sie gerne über unsere Produkte oder vermitteln Sie an kompetente Partnerunternehmen.
Mobile Anlagen zur Magnetpulverprüfung
Portaflux 1000
HOCHSTROMERZEUGER tragbar, Wechselstrom 1000 A_eff stufenlos regelbar, Netzanschluss 230V/50 Hz, integrierte Stromkonstantsteuerung und Entmagnetisierung

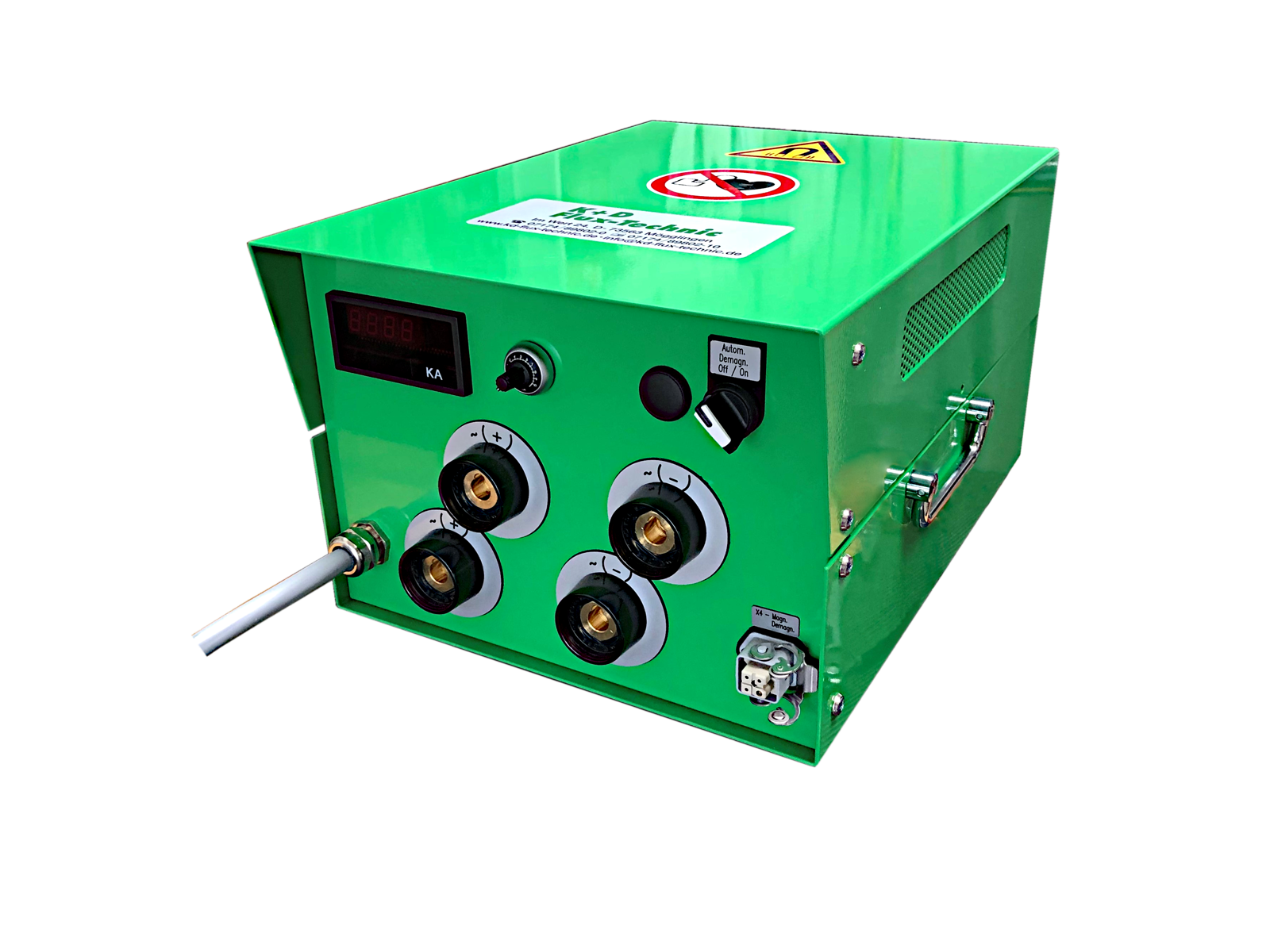

Portaflux 2000
HOCHSTROMERZEUGER tragbar, Wechselstrom 2000 A_eff stufenlos regelbar, Netzanschluss 400V/50 Hz, integrierte Stromkonstantsteuerung und Entmagnetisierung

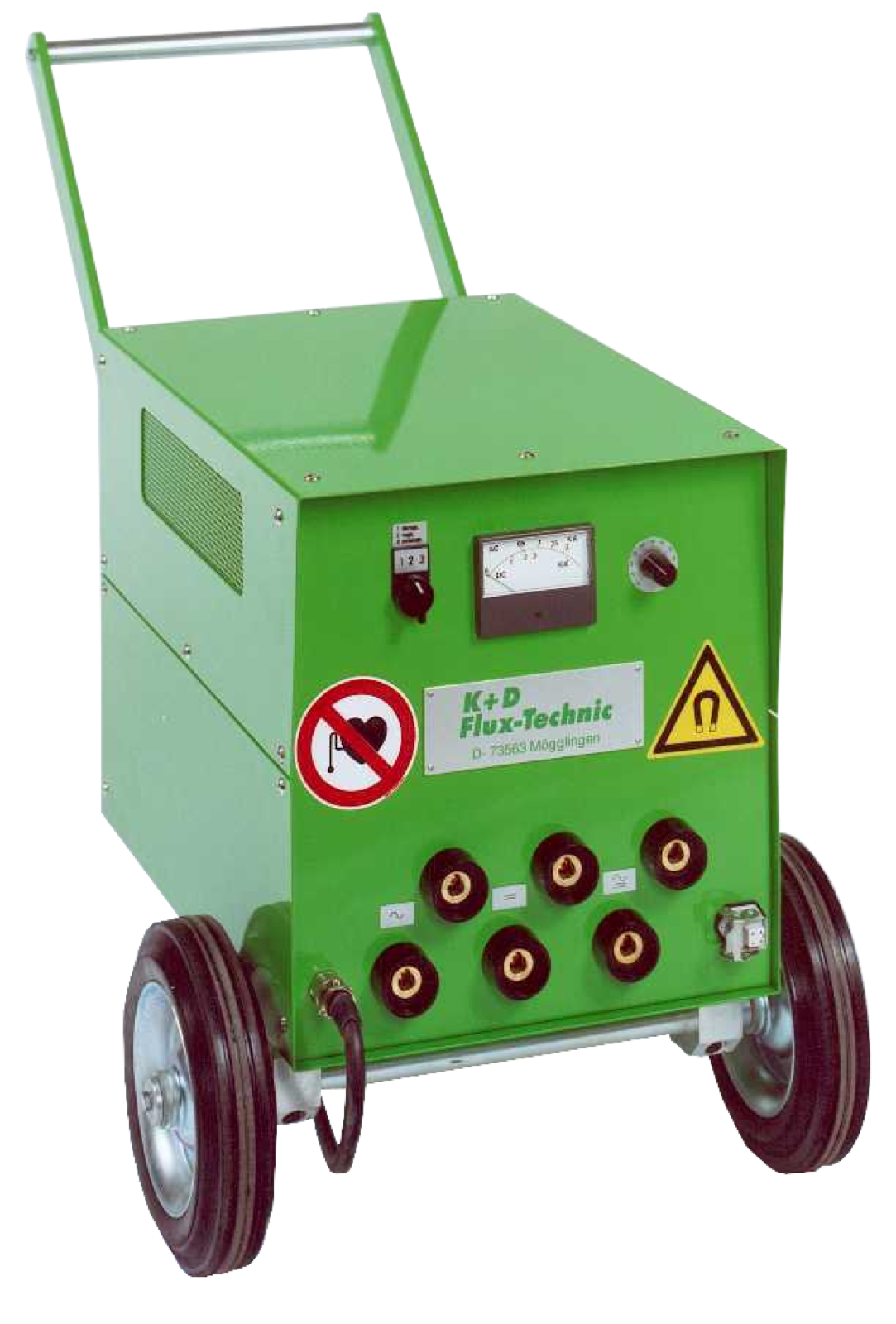

Portaflux 4000
HOCHSTROMERZEUGER tragbar, Wechselstrom 4000 A Spitze stufenlos regelbar, Netzanschluss 400V/50 Hz, integrierte Stromkonstantsteuerung und Entmagnetisierung

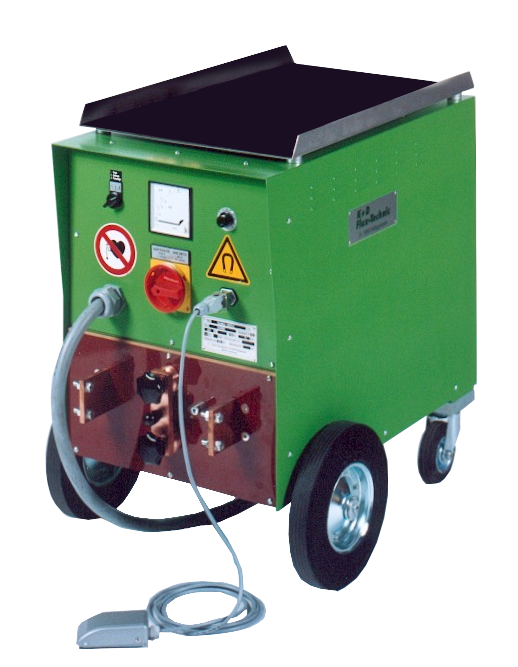

Portaflux 6000
HOCHSTROMERZEUGER tragbar, Wechselstrom 6000 A Spitze stufenlos regelbar, Netzanschluss 400V/50 Hz, integrierte Stromkonstantsteuerung und Entmagnetisierung
Weitere mobile Anlagen zur Magnetpulverprüfung auf Anfrage
Setzen Sie sich mit uns in Verbindung. Wir informieren Sie gerne über unsere Produkte oder vermitteln Sie an kompetente Partnerunternehmen.
